Name: 32-Fiber Abrasion Resistance Harded Stainless Steel S136 FC UPC Fiber Optic Polishing Jig
Brand: Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
SKU: FC-UPC-32, FC/UPC32
Price: 2.00 USD
Availability: InStock

fitur Galeri Deskripsi Produk Quote request suatu

fitur

Spesifikasi

Berat: 1.5KG

Bahan: Baja tahan karat yang dikeraskan s136

Ukuran: 174mmx174mmx8mm

Jumlah serat: 32

Kerugian Penyisipan SM/UPC: ≤0.20db

Kerugian Penyisipan SM/APC: ≤0.20db

Kerugian Penyisipan MM/UPC: ≤0.50db

Kerugian Pengembalian SM/UPC: ≥55dB

Kerugian Pengembalian SM/APC: ≥60dB

Pengembalian Kerugian MM/UPC: ≥30dB

Radius Kelengkungan UPC: 5-25mm

Jari-jari Kelengkungan APC: 5-12mm

Perimbangan Puncak: 0-50μm

Tinggi serat: -100~+50μm

Sudut APC: 8,00+/-0,50°

Menyoroti:

Perlengkapan Pemolesan 32-Serat

Jig Poles Serat Optik Tahan Abrasi

Jig Pemoles UPC Baja Tahan Karat S136 FC yang Dikeraskan

Informasi dasar

Tempat asal: Guangdong, Tiongkok

Nama merek: chuanglixun

Nomor model: FC-UPC-32, FC/UPC32

Syarat-syarat pembayaran & pengiriman

Galeri

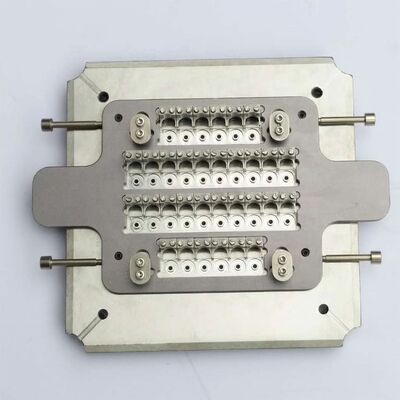

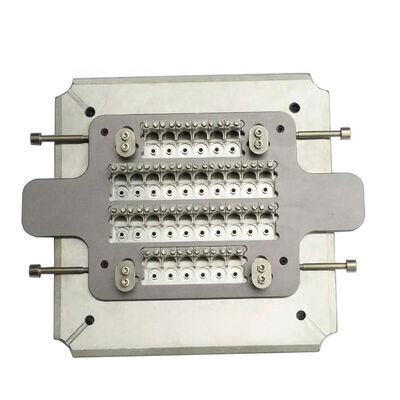

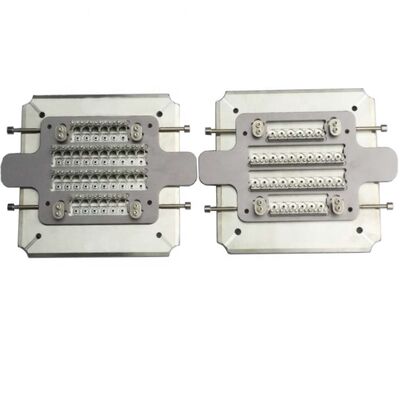

32-Fiber Abrasion Resistance Harded Stainless Steel S136 FC UPC Fiber Optic Polishing Jig

Deskripsi Produk

FC UPC 32-Fiber Polishing Jig Equipment

Desain khusus tahan abrasi baja tahan karat serat optik handheld polishing jig untuk konektor FC UPC dengan fitur perakitan dan pembongkaran cepat.

Fitur Produk

Dirancang untuk penggilingan dan polesan konektor FC UPC
Kualitas tinggi ujung permukaan polishing dengan tingkat lulus 3D yang sangat baik dan tingkat perbaikan berulang yang rendah
Perlengkapan pemasangan dan pemisahan cepat untuk pengoperasian yang mudah dan fleksibel
Konstruksi tahan aus dan karat yang tahan deformasi
Perlengkapan adaptor perlengkapan FC UPC yang bisa diganti memperpanjang umur perlengkapan

Spesifikasi Teknis

Tempat Asal	Cina
Nama merek	Chuanglixun
Nomor Model	FC-PC-36
Jenis	Fiber Optic Polishing Jig
Nomor Posisi Serat	32 posisi
Aplikasi	FTTH, Produksi Kabel Fiber Optic Patch
Fungsi	Tahan dan polesan konektor FC UPC
Dimensi	174mm × 174mm × 20mm
Berat badan	1.5kg
Bahan	Baja tahan karat yang dikeraskan S136
Paket	Piring bantal dan kotak karton
MOQ	1 PCS

Kinerja Polishing

Polishing permukaan akhir berkualitas tinggi tanpa bintik-bintik putih atau goresan, tepi serat terlihat dengan jelas

Hasil tes Insertion Loss & Return Loss

Jenis konektor	SM/UPC	SM/APC	MM/UPC
Kerugian Penempatan	≤ 0,20dB	≤ 0,20dB	≤ 0,50dB
Kembali Kerugian	≥ 55dB	≥ 60dB	≥30dB

Hasil Tes Geometri

Parameter	Kriteria UPC	Kriteria APC
Radius kelengkungan	5-25mm	5-12mm
Puncak Offset	0-50μm	0-50μm
Tinggi Serat	-100~+50μm	-100~+50μm
Sudut	N/a	80,00+/-0,50°

Informasi Produsen

Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd didirikan pada tahun 2010 sebagai perusahaan peralatan komunikasi optik yang mengintegrasikan penelitian dan pengembangan, produksi,Layanan purna jual dan layanan teknisKami menyediakan produk berkualitas tinggi, layanan purna jual yang komprehensif, dan dukungan teknis gratis untuk tantangan produksi konektor serat optik.
