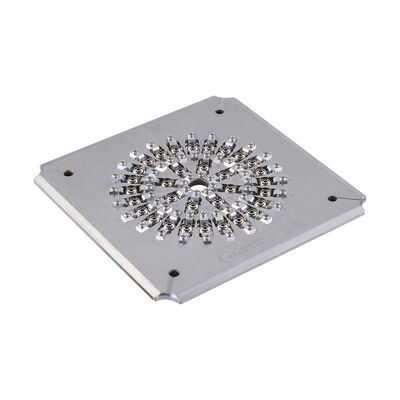

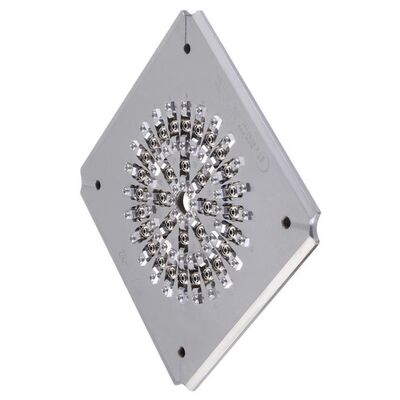

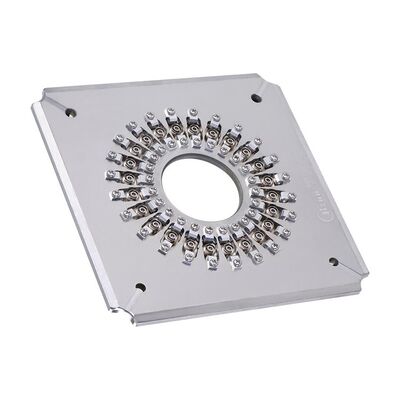

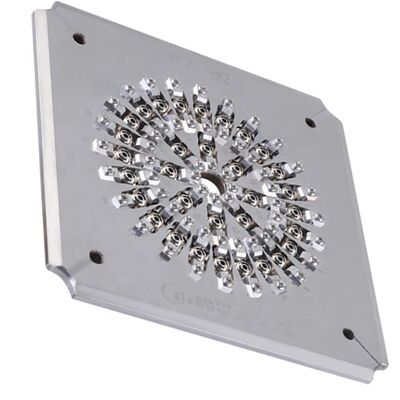

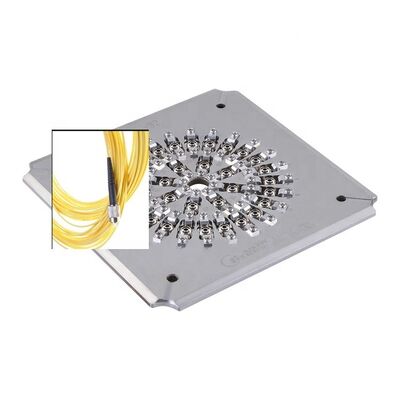

FC UPC 32 Core Connector Polishing Patch Cord Optical Fiber Polishing Fixture
Perlengkapan/jig polesan serat dengan stabilitas tinggi ini memberikan kualitas permukaan yang luar biasa untuk aplikasi polesan konektor serat optik.
Ringkasan Produk
Dibuat dari baja yang dirawat panas berkualitas tinggi, perlengkapan polesan baja yang diperkuat S2316 ini menawarkan masa pakai dan daya tahan yang diperpanjang.ST, dan LC, dengan kustomisasi yang tersedia untuk memenuhi kebutuhan pelanggan tertentu.
Fitur Utama
- Dirancang khusus untuk konektor FC/PC
- Penggantian jig yang mudah dengan operasi yang sederhana dan fleksibel
- Efisiensi tinggi: mengkilap hingga 24, 32 atau 36 konektor per siklus
- Hasil pertama lulus untuk kualitas permukaan akhir mencapai 98% 100%
- Struktur IPC dengan kompresi independen untuk setiap konektor
- Tingkat lulus interferensi ≥98% (biasanya 100% menurut standar IEC)
- Rugi pengembalian PC ≥55dB, kehilangan penyisipan ≤0,20dB (tipikal)
- Aksesoris yang dapat diganti untuk memperpanjang umur layanan
Spesifikasi Teknis
| Model |
FC-PC-24 |
FC-PC-32 |
FC-PC-36 |
| Merek |
CLX |
CLX |
CLX |
| Jenis konektor |
FC PC |
FC PC |
FC PC |
| Bagian akhir |
PC |
PC |
PC |
| Diameter Ferrule |
2.5mm |
2.5mm |
2.5mm |
| Kapasitas |
24 posisi |
32 posisi |
36 posisi |
| Kerugian Penempatan |
≤ 0,20dB |
≤ 0,20dB |
≤ 0,20dB |
| Kembali Kerugian |
≥ 55dB (PC) |
≥ 55dB (PC) |
≥ 55dB (PC) |
| Aplikasi |
Konektor FC PC yang dipasang untuk dipoles |
Konektor FC PC yang dipasang untuk dipoles |
Konektor FC PC yang dipasang untuk dipoles |
Bahan:Baja tahan karat
Dimensi (L*W*H):174*174*26 mm
Berat bersih / berat bruto:10,5 kg / 2,0 kg
Mesin yang cocok:Mesin polishing CLX-02E, mesin polishing Seikoh Giken SFP-550 dan mesin serupa
Dapatkan penawaran gratis melalui Kami >>> GO
Kinerja Polishing
Permukaan ferrule konektor yang dipoles
Kualitas tinggi polishing permukaan akhir tanpa bintik-bintik putih atau goresan. tepi serat jelas terlihat untuk kinerja yang optimal.
Hasil tes Insertion Loss & Return Loss
| Jenis konektor |
SM/UPC |
SM/APC |
MM/UPC |
| Kerugian Penempatan |
≤ 0,20dB |
≤ 0,20dB |
≤ 0,50dB |
| Kembali Kerugian |
≥ 55dB |
≥ 60dB |
≥30dB |
Hasil Tes Geometri
| Tidak, tidak. |
Parameter |
Kriteria UPC |
Kriteria APC |
| 1 |
Radius kelengkungan |
5-25mm |
5-12mm |
| 2 |
Puncak Offset |
0-50μm |
0-50μm |
| 3 |
Tinggi Serat |
-100~+50μm |
-100~+50μm |
| 4 |
Sudut |
N/a |
80,00+/-0,50° |
Profil Perusahaan
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
Didirikan pada tahun 2010, kami adalah perusahaan peralatan komunikasi optik yang mengintegrasikan penelitian dan pengembangan, produksi, layanan purna jual, dan layanan teknis.,layanan purna jual yang sangat baik, dan dukungan teknis gratis untuk pelanggan kami. tim kami menawarkan solusi yang efektif untuk masalah teknis yang dihadapi dalam produksi konektor serat optik.
Pertanyaan yang Sering Diajukan
1Apakah Anda pabrik atau pedagang?
Kami adalah pabrik.
2Berapa MOQ Anda?
Jumlah pesanan minimum adalah 1 buah.
3Apakah Anda menyediakan layanan sampel?
Ya, kami menyediakan sampel.
4Bagaimana kau akan mengirimkannya padaku?
Kami mengirimkan melalui DHL atau FedEx dalam 4 sampai 6 hari. Waktu pengiriman dapat bervariasi tergantung pada jumlah pesanan.
5Bagaimana kita membayarnya?
Pembayaran di muka atau beberapa metode pembayaran termasuk T/T dan T/L.
6Berapa lama garansi produkmu?
Periode garansi 1 tahun dengan perbaikan gratis (tidak termasuk bahan habis pakai).
7Apakah Anda menyediakan layanan yang disesuaikan?
Ya, kami menyediakan layanan yang disesuaikan sesuai dengan kebutuhan pelanggan dan spesifikasi.
