Name: 24 Port FC UPC Fiber Optic Polishing Jig dengan Stainless Steel S136 yang dikeraskan untuk polishing konektor efisiensi tinggi
Brand: Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
SKU: FC UPC-24, FC UPC-24
Price: 220.23 USD
Availability: InStock

fitur Galeri Deskripsi Produk Quote request suatu

fitur

Spesifikasi

Bahan: Baja tahan karat yang dikeraskan s136

Ukuran: 174mmx174mmx5.1mm

Berat: 1.2KG

Jumlah serat: 24

Tipe Konektor: PC FC

Wajah akhir: komputer

Diameter ferrule: 2.5mm

Kapasitas: 24 Posisi

Kerugian Penyisipan: ≤0.20db

Kembali Kerugian: ≥55dB (PC)

Radius kelengkungan: 5-25mm

Perimbangan Puncak: 0-50μm

Tinggi serat: -100~+50μm

Sudut: 8,00+/-0,50°

Hasil Lulus Pertama: 98%～100%

Menyoroti:

24 Perlengkapan Pemolesan Pelabuhan

Jig Pemoles Serat Optik S136 Baja Tahan Karat yang Dikeraskan

Pemegang Poles Efisiensi Tinggi

Informasi dasar

Tempat asal: Guangdong, Tiongkok

Nama merek: chuanglixun

Nomor model: FC UPC-24, FC UPC-24

Syarat-syarat pembayaran & pengiriman

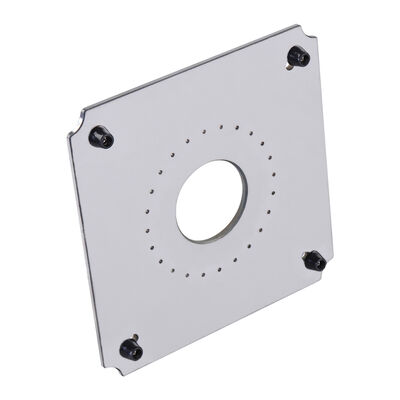

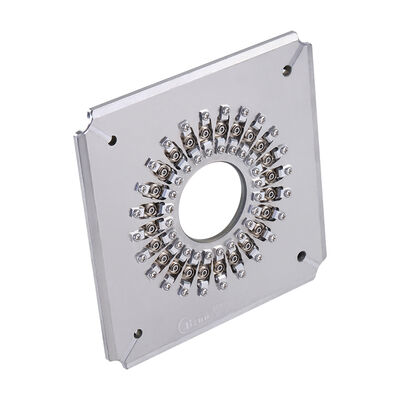

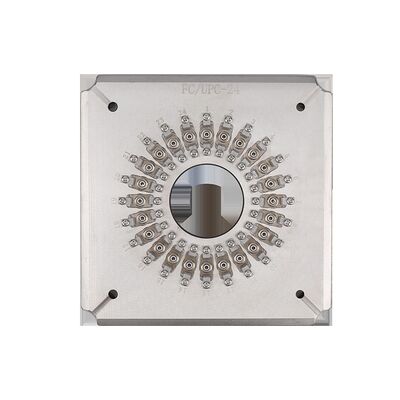

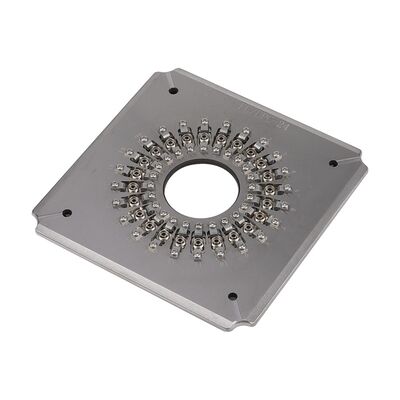

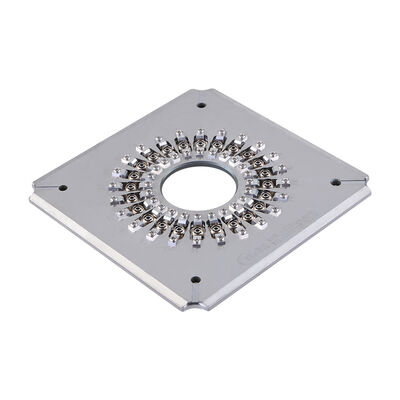

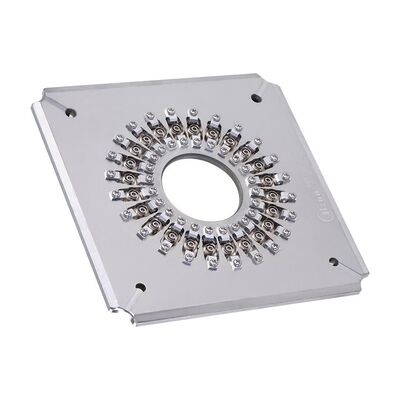

Galeri

24 Port FC UPC Fiber Optic Polishing Jig dengan Stainless Steel S136 yang dikeraskan untuk polishing konektor efisiensi tinggi

Deskripsi Produk

24 Port FC UPC Fiber Optic Polishing Jig

Perlengkapan polishing serat optik berkinerja tinggi yang dirancang untuk konektor FC UPC, memberikan kualitas permukaan dan stabilitas yang luar biasa untuk pembuatan konektor serat optik.

Ringkasan Produk

Perlengkapan/jig polesan serat presisi ini menawarkan stabilitas tinggi dan kualitas permukaan yang unggul.Tersedia dalam berbagai konfigurasi untuk SC, FC, ST, konektor LC dan desain khusus.

Fitur Utama

Dirancang khusus untuk konektor FC/PC
Mudah mengubah jig dengan operasi sederhana dan fleksibel
Efisiensi tinggi: mengkilap hingga 24, 32 atau 36 konektor per siklus
Hasil pertama lulus untuk kualitas permukaan akhir mencapai 98% 100%
Struktur IPC dengan kompresi independen untuk setiap konektor
Tingkat lulus interferensi ≥98% (biasanya 100% menurut standar IEC)
Rugi pengembalian PC ≥55dB, kehilangan penyisipan ≤0,20dB (tipikal)
Aksesoris yang dapat diganti untuk masa pakai yang diperpanjang

Spesifikasi Teknis

Parameter	FC-PC-24	FC-PC-32	FC-PC-36
Merek	CLX	CLX	CLX
Jenis konektor	FC PC	FC PC	FC PC
Bagian akhir	PC	PC	PC
Diameter Ferrule	2.5mm	2.5mm	2.5mm
Kapasitas	24 posisi	32 posisi	36 posisi
Kerugian Penempatan	≤ 0,20dB	≤ 0,20dB	≤ 0,20dB
Kembali Kerugian	≥ 55dB (PC)	≥ 55dB (PC)	≥ 55dB (PC)
Bahan	Baja tahan karat
Dimension (LWH)	17417426 mm
Berat bersih / berat bruto	10,5 kg / 2,0 kg
Mesin yang Cocok	Mesin polishing CLX-02E, mesin polishing Seikoh Giken SFP-550 dan peralatan serupa

Dapatkan penawaran gratis melalui Kami >>> GO

Hasil Kinerja Polishing

Fasilitas penghubung yang dipoles:

Kualitas tinggi polishing ujung tanpa bintik-bintik putih atau goresan, tepi serat jelas terlihat.

Hasil uji Insertion Loss & Return Loss:

Jenis konektor	SM/UPC	SM/APC	MM/UPC
Kerugian Penempatan	≤ 0,20dB	≤ 0,20dB	≤ 0,50dB
Kembali Kerugian	≥ 55dB	≥ 60dB	≥30dB

Hasil tes geometri:

Parameter	Kriteria UPC	Kriteria APC
Radius kelengkungan	5-25mm	5-12mm
Puncak Offset	0-50μm	0-50μm
Tinggi Serat	-100~+50μm	-100~+50μm
Sudut	N/a	80,00+/-0,50°

Dapatkan penawaran gratis melalui Kami >>> GO

Profil Produsen

Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.

Didirikan pada tahun 2010, kami adalah perusahaan peralatan komunikasi optik yang mengintegrasikan penelitian dan pengembangan, produksi, layanan purna jual dan layanan teknis.dukungan purna jual yang komprehensif, dan bantuan teknis gratis untuk tantangan produksi konektor serat optik.

Pertanyaan yang Sering Diajukan

Apakah Anda pabrik atau pedagang?

Kami adalah pabrik.

Berapa MOQ Anda?

MOQ 1 buah.

Apakah Anda menyediakan layanan sampel?

Ya, kami menyediakan sampel.

Bagaimana kau akan mengirimkannya padaku?

Kami mengirimkan melalui DHL atau FedEx dalam 4 sampai 6 hari, dengan jadwal diperpanjang berdasarkan jumlah pesanan.

Bagaimana kita membayarnya?

Pemesanan terlebih dahulu atau beberapa metode pembayaran termasuk T/T dan T/L.

Berapa lama garansi produk Anda?

Garansi 1 tahun dengan perbaikan gratis (tidak termasuk bahan habis pakai).

Apakah Anda menyediakan layanan yang disesuaikan?

Ya, kami menyediakan layanan yang disesuaikan sesuai dengan kebutuhan pelanggan.

Dapatkan penawaran gratis melalui Kami >>> GO
