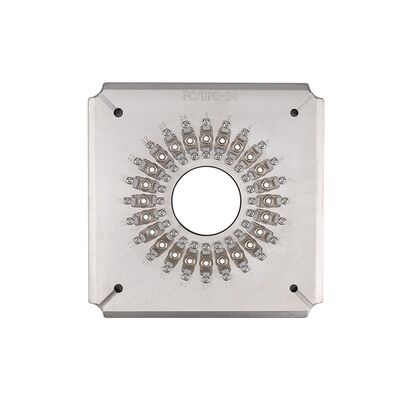

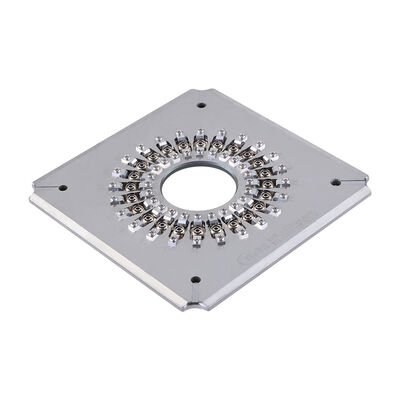

24-Port Fiber Optic Polishing Jig dengan 2.5mm Ferrule Holder dan Stainless Steel S136 Konstruksi untuk penggunaan FTTH
Detail Produk
| Bahan: | Stainless Steel S136 | Ukuran: | 174mmx174mmx26mm |
|---|---|---|---|
| Berat: | 1.2KG | Jumlah serat: | 24 |
| Ukuran Pemegang Ferrule: | 2.5mm | Tipe Konektor: | PC FC |
| Wajah akhir: | komputer | Diameter ferrule: | 2.5mm |
| Kapasitas: | 24 Posisi | Kerugian Penyisipan: | ≤0.20db |
| Kembali Kerugian: | ≥55dB (PC) | Efisiensi Pemolesan: | 98%～100% hasil tahap pertama |
| Tingkat kelulusan interferensi: | ≥98% | Mesin yang cocok: | CLX-02E, Seikoh Giken SFP-550 |
| Berat bersih: | 1,5 kg | ||
| Menyoroti |
Perlengkapan Poles Baja Tahan Karat S136,Jig Pemoles Serat Optik 24-Port,Pemegang Poles Ferrule 2.5mm |
||
Deskripsi Produk
Pemegang ferrule 2.5mm presisi tinggi dengan dimensi 174×174×26mm, dirancang khusus untuk aplikasi FTTH. Dibangun dari stainless steel tahan lama S136 untuk kinerja tahan lama.
Perlengkapan polishing serat yang stabil ini memberikan kualitas permukaan dan presisi yang luar biasa.Kompatibel dengan berbagai jenis konektor termasuk SC, FC, ST, dan LC, dengan konfigurasi khusus yang tersedia.
- Dirancang khusus untuk konektor FC/PC
- Penggantian jig yang mudah dengan operasi yang sederhana dan fleksibel
- Efisiensi tinggi: mengkilap hingga 24, 32 atau 36 konektor per siklus
- Hasil pertama untuk kualitas permukaan akhir mencapai 98-100%
- Struktur IPC dengan kompresi independen untuk setiap konektor
- Tingkat lulus interferensi ≥98% (biasanya 100% menurut standar IEC)
- Rugi pengembalian PC ≥55dB, kehilangan penyisipan ≤0,20dB (tipikal)
- Aksesoris yang dapat diganti untuk memperpanjang umur layanan

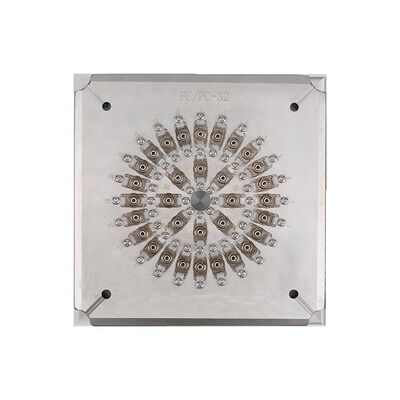

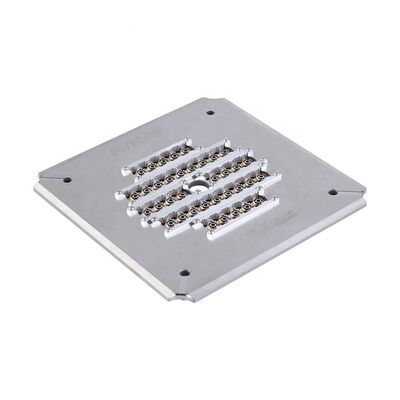

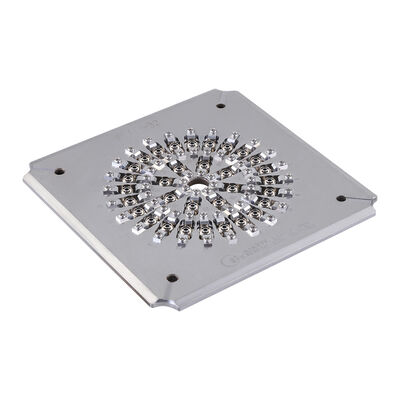

| Model | FC-PC-24 | FC-PC-32 | FC-PC-36 |
|---|---|---|---|
| Merek | CLX | CLX | CLX |
| Jenis konektor | FC PC | FC PC | FC PC |
| Bagian akhir | PC | PC | PC |
| Diameter Ferrule | 2.5mm | 2.5mm | 2.5mm |
| Kapasitas | 24 posisi | 32 posisi | 36 posisi |
| Kerugian Penempatan | ≤ 0,20dB | ≤ 0,20dB | ≤ 0,20dB |
| Kembali Kerugian | ≥ 55dB (PC) | ≥ 55dB (PC) | ≥ 55dB (PC) |
| Aplikasi | Konektor FC PC yang dipasang untuk dipoles | ||
| Bahan | Baja tahan karat | ||
| Dimensi (L × W × H) | 174×174×26 mm | ||
| Berat bersih / berat bruto | 10,5 kg / 2,0 kg | ||
| Mesin yang Cocok | Mesin polishing CLX-02E, mesin polishing Seikoh Giken SFP-550 dan peralatan serupa | ||
Kualitas tinggi polishing permukaan akhir tanpa bintik-bintik putih atau goresan.
| Jenis konektor | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Kerugian Penempatan | ≤ 0,20dB | ≤ 0,20dB | ≤ 0,50dB |
| Kembali Kerugian | ≥ 55dB | ≥ 60dB | ≥30dB |
| Parameter | Kriteria UPC | Kriteria APC |
|---|---|---|
| Radius kelengkungan | 5-25mm | 5-12mm |
| Puncak Offset | 0-50μm | 0-50μm |
| Tinggi Serat | -100~+50μm | -100~+50μm |
| Sudut | N/a | 80,00+/-0,50° |
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd didirikan pada tahun 2010 sebagai perusahaan peralatan komunikasi optik yang mengintegrasikan penelitian dan pengembangan, produksi, layanan purna jual,dan layanan teknisKami menyediakan produk berkualitas tinggi, dukungan purna jual yang komprehensif, dan bantuan teknis gratis untuk tantangan produksi konektor serat.
Kami adalah pabrik.
Jumlah pesanan minimum adalah 1 buah.
Ya, kami menyediakan sampel.
Kami mengirimkan melalui DHL atau FedEx dalam waktu 4-6 hari, dengan waktu disesuaikan berdasarkan jumlah pesanan.
Pembayaran di muka atau beberapa metode pembayaran termasuk T/T dan T/L.
Garansi 1 tahun dengan perbaikan gratis (tidak termasuk bahan habis pakai).
Ya, kami menyediakan layanan yang disesuaikan sesuai dengan kebutuhan pelanggan.
Sorotan Produk
Perlengkapan pemoles serat FC/UPC 24-port untuk FTTH. Terbuat dari baja tahan karat S136 yang dikeraskan untuk daya tahan. Memoles 24 konektor per siklus dengan hasil lintasan pertama 98-100%, kehilangan penyisipan ≤0,20dB, kehilangan pengembalian ≥55dB. Opsi khusus tersedia.
