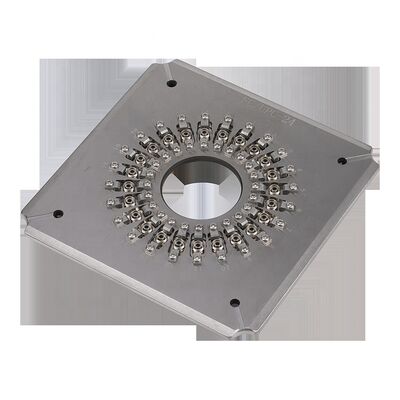

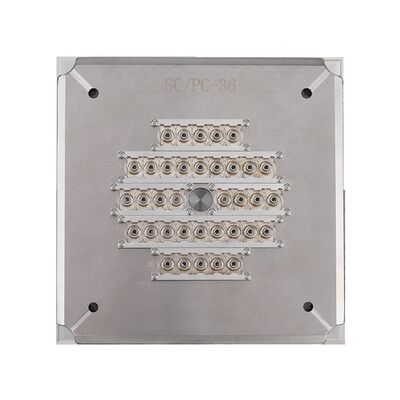

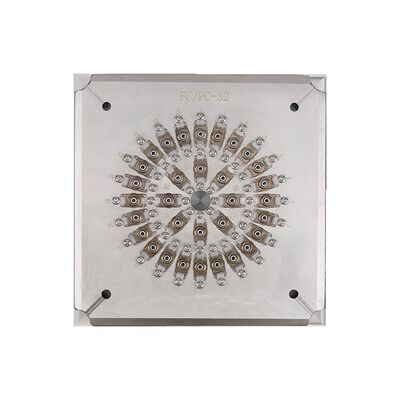

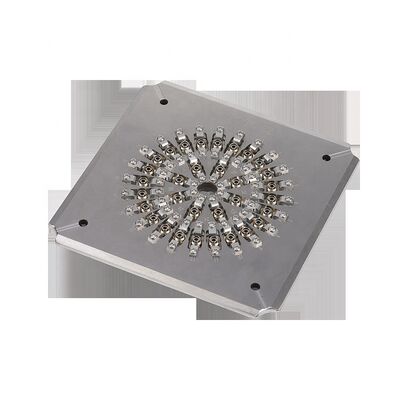

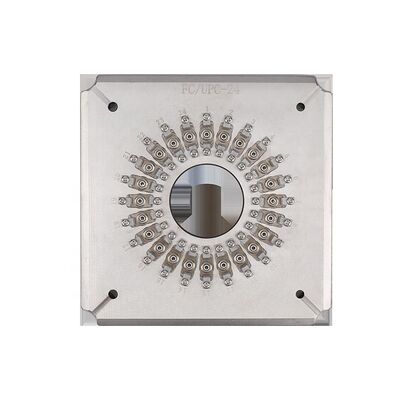

Name: Stainless Steel Harded S2316 Fiber Optic Polishing Jig untuk FC Connector dengan Kapasitas 24/32/36 dan ≤0.20dB Insertion Loss
Brand: Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
SKU: FC/PC, FC/PC FC/UPC
Availability: InStock

fitur Galeri Deskripsi Produk Quote request suatu

fitur

Spesifikasi

Jenis: Mesin Produksi Serat Optik

Ukuran: 174mm * 174mm * 26mm

Bahan: Baja tahan karat S2316 yang mengeras

Berat bersih: 1,3kg

Jumlah serat: 24/32/36

Kerugian Penyisipan: ≤0.20db

Kembali Kerugian: ≥55dB (PC), ≥60dB (APC)

Tipe Konektor: PC FC

Wajah akhir: komputer

Diameter ferrule: 2.5mm

Kapasitas: posisi 24/32/36

Radius kelengkungan: 5-25mm (UPC), 5-12mm (APC)

Perimbangan Puncak: 0-50μm

Tinggi serat: -100~+50μm

Sudut: 8.00+/-0.50° (APC)

Menyoroti:

Perlengkapan Pemoles S2316 Baja Tahan Karat yang Dikeraskan

24/32/36 Kapasitas Konektor Jig Poles Serat Optik

Kerugian Penyisipan ≤0

Informasi dasar

Tempat asal: Guangdong, Tiongkok

Nama merek: Chuanglixun

Sertifikasi: RoHS

Nomor model: FC/PC, FC/PC FC/UPC

Syarat-syarat pembayaran & pengiriman

Galeri

Stainless Steel Harded S2316 Fiber Optic Polishing Jig untuk FC Connector dengan Kapasitas 24/32/36 dan ≤0.20dB Insertion Loss

Deskripsi Produk

Konektor Kabel Serat Optik FC UPC Patchcord Polandia Jig FC Konektor Lampu Lampu

Perlengkapan polishing serat stabilitas tinggi ini memberikan kualitas permukaan yang luar biasa untuk konektor FC UPC.Hal ini memastikan umur panjang dan kinerja yang dapat diandalkan.

Fitur Utama

Dirancang khusus untuk konektor FC/PC
Mudah mengubah jig dengan operasi sederhana dan fleksibel
Efisiensi tinggi: dipoles 24, 32, atau 36 konektor per siklus
Hasil pertama lulus untuk kualitas permukaan akhir mencapai 98% 100%
Struktur IPC dengan kompresi independen untuk setiap konektor
Tingkat lulus dengan interferensi ≥98% (biasanya 100% menurut standar IEC)
Rugi pengembalian PC ≥55dB, kehilangan penyisipan ≤0,20dB (tipikal)
Aksesoris yang bisa diganti memperpanjang umur layanan secara signifikan

Spesifikasi Teknis

Model	FC-PC-24	FC-PC-32	FC-PC-36
Merek	CLX	CLX	CLX
Jenis konektor	FC PC	FC PC	FC PC
Bagian akhir	PC	PC	PC
Diameter Ferrule	2.5mm	2.5mm	2.5mm
Kapasitas	24 posisi	32 posisi	36 posisi
Kerugian Penempatan	≤ 0,20dB	≤ 0,20dB	≤ 0,20dB
Kembali Kerugian	≥ 55dB (PC)	≥ 55dB (PC)	≥ 55dB (PC)
Aplikasi	Konektor FC PC yang dipasang untuk dipoles
Bahan	Baja tahan karat
Dimension (LWH)	17417426 mm
Berat bersih / berat bruto	10,3 kg / 1,5 kg
Mesin yang Cocok	Mesin polishing CLX-02E, mesin polishing Seikoh Giken SFP-550 dan mesin serupa

Dapatkan penawaran gratis melalui Kami >>> GO

Hasil Kinerja Polishing

Permukaan ferrule konektor yang dipoles

Polishing permukaan akhir berkualitas tinggi tanpa bintik-bintik putih atau goresan, tepi serat terlihat dengan jelas

Hasil tes Insertion Loss & Return Loss

Jenis konektor	SM/UPC	SM/APC	MM/UPC
Kerugian Penempatan	≤ 0,20dB	≤ 0,20dB	≤ 0,50dB
Kembali Kerugian	≥ 55dB	≥ 60dB	≥30dB

Hasil Tes Geometri

Parameter	Kriteria UPC	Kriteria APC
Radius kelengkungan	5-25mm	5-12mm
Puncak Offset	0-50μm	0-50μm
Tinggi Serat	-100~+50μm	-100~+50μm
Sudut	N/a	80,00+/-0,50°

Profil Perusahaan

Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd., didirikan pada tahun 2010, adalah perusahaan peralatan komunikasi optik yang mengintegrasikan penelitian dan pengembangan, produksi, layanan purna jual,dan layanan teknisKami menyediakan produk berkualitas tinggi, layanan purna jual yang sangat baik, dan dukungan teknis gratis dengan solusi efektif untuk masalah teknis dalam produksi konektor serat.

Pertanyaan yang Sering Diajukan

Apakah Anda pabrik atau pedagang?Kami adalah pabrik.
Berapa MOQ Anda?MOQ 1 keping.
Apakah Anda menyediakan layanan sampel?Ya, kami menyediakan sampel.
Bagaimana kau akan mengirimkannya padaku?Kami mengirimkan melalui DHL atau FedEx dalam 4 sampai 6 hari, diperpanjang berdasarkan jumlah pesanan.
Bagaimana kita membayarnya?Pemesanan di muka atau beberapa metode pembayaran termasuk T/T dan T/L.
Berapa lama garansi produk Anda?️ Jaminan 1 tahun dengan perbaikan gratis (tidak termasuk bahan habis pakai), dengan dukungan aksesori berdasarkan biaya setelah garansi.
Apakah Anda menyediakan layanan yang disesuaikan?Ya, kami menyediakan layanan khusus sesuai dengan kebutuhan pelanggan.

Dapatkan penawaran gratis melalui Kami >>> GO
