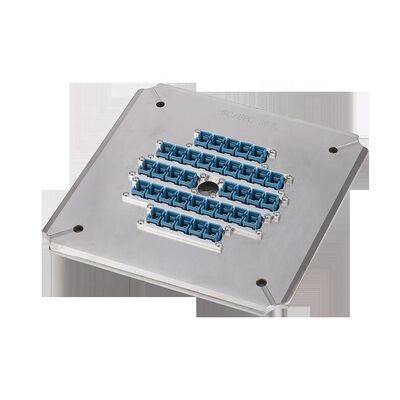

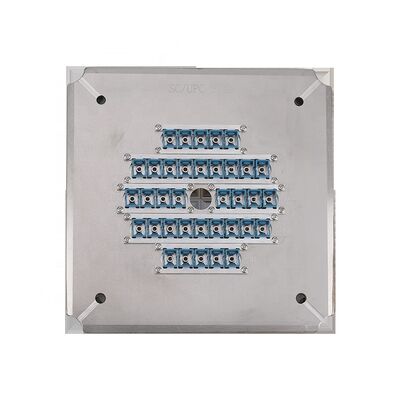

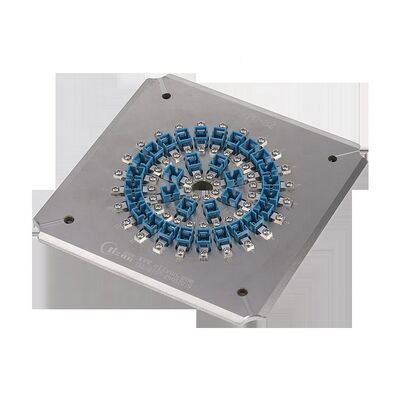

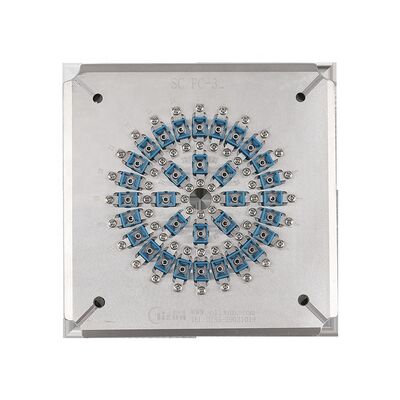

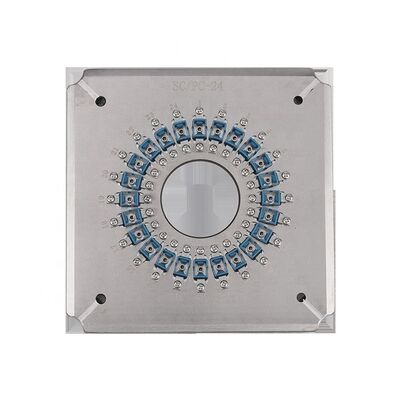

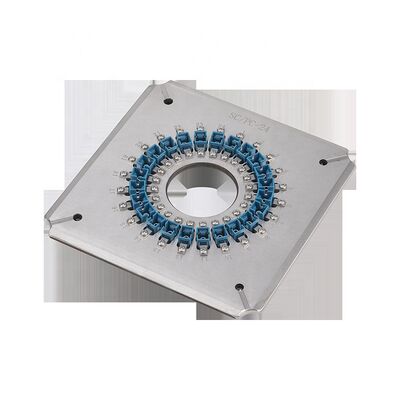

Stainless Steel Harded S136 Fiber Optic Polishing Jig dengan 24 32 36 Port dan Insertion Loss ≤0.20dB untuk Konektor SC UPC
Detail Produk
| Bahan: | Baja tahan karat yang dikeraskan s136 | Ukuran: | 174mmx174mmx26mm |
|---|---|---|---|
| Berat bersih: | 1.5KG | Jumlah serat: | 24,32,36 |
| Kerugian Penyisipan: | ≤0.20db | Kembali Kerugian: | ≥55dB (PC), ≥60dB (APC) |
| Diameter ferrule: | 2.5mm | Kapasitas: | 24posisi, 32posisi, 36posisi |
| Wajah akhir: | komputer | Radius kelengkungan: | 5-25mm (UPC), 5-12mm (APC) |
| Perimbangan Puncak: | 0-50μm | Tinggi serat: | -100~+50μm |
| Sudut: | 8.00+/-0.50° (APC) | Hasil Lulus Pertama: | 98%～100% |
| Tingkat kelulusan interferensi: | ≥98% | ||
| Menyoroti |
Perlengkapan Poles S136 Baja Tahan Karat yang Dikeraskan,24 32 36 Port Jig Pemoles Serat Optik,Rugi Penyisipan ≤0 |
||
Deskripsi Produk
- Dirancang khusus untuk konektor SC/PC dengan perubahan jig yang mudah
- Efisiensi tinggi: dipoles 24, 32, atau 36 konektor per siklus
- Hasil pertama mencapai 98-100% untuk kualitas permukaan akhir
- Struktur IPC dengan kompresi independen untuk setiap konektor
- Kinerja yang sangat baik: kerugian pengembalian APC ≥60dB, kerugian pengembalian UPC ≥55dB
- Kerugian penyisipan ≤0,20dB (biasanya)
- Aksesoris yang bisa diganti memperpanjang umur
- Konfigurasi khusus tersedia untuk konektor SC, FC, ST, LC
| Model | SC-PC-24 | SC-PC-32 | SC-PC-36 |
|---|---|---|---|
| Merek | CLX | CLX | CLX |
| Jenis konektor | SC PC | SC PC | SC PC |
| Bagian akhir | PC | PC | PC |
| Diameter Ferrule | 2.5mm | 2.5mm | 2.5mm |
| Kapasitas | 24 posisi | 32 posisi | 36 posisi |
| Kerugian Penempatan | ≤ 0,20dB | ≤ 0,20dB | ≤ 0,20dB |
| Kembali Kerugian | ≥ 55dB (APC) | ≥ 55dB (APC) | ≥ 55dB (PC) |
| Bahan | Baja tahan karat S136 | ||
| Dimension (L*W*H) | 174*174*26 mm | ||
| Berat bersih / berat bruto | 10,5 kg / 2,0 kg | ||
| Mesin yang Cocok | Mesin polishing CLX-02E, mesin polishing Seikoh Giken SFP-550 dan mesin serupa | ||
| Jenis konektor | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Kerugian Penempatan | ≤ 0,20dB | ≤ 0,20dB | ≤ 0,50dB |
| Kembali Kerugian | ≥ 55dB | ≥ 60dB | ≥30dB |
| Parameter | Kriteria UPC | Kriteria APC |
|---|---|---|
| Radius kelengkungan | 5-25mm | 5-12mm |
| Puncak Offset | 0-50μm | 0-50μm |
| Tinggi Serat | -100~+50μm | -100~+50μm |
| Sudut | N/a | 80,00+/-0,50° |
Dapatkan Kutipan Gratis
Sorotan Produk
Perlengkapan pemoles serat SC/PC berefisiensi tinggi dengan baja S136 yang diperkeras untuk daya tahan. Memoles 24-36 konektor per siklus dengan hasil lintasan pertama 98-100%. Memenuhi standar IEC: kerugian penyisipan ≤0,20dB, kerugian pengembalian ≥55dB. Dapat disesuaikan untuk konektor SC/FC/ST/LC.
