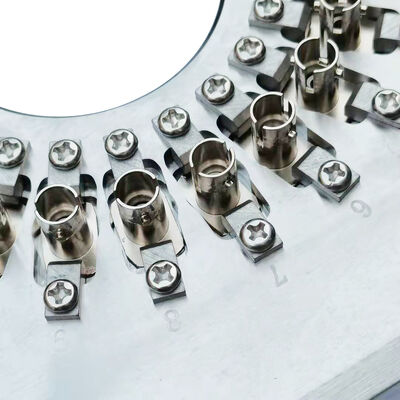

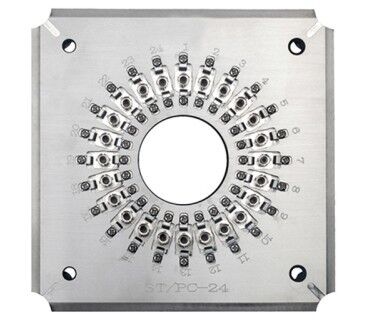

ST Fiber Optic 24/32 Connector Polishing Fixture dengan Stainless Steel S136 yang dikeraskan untuk efisiensi tinggi dan kehilangan penempatan ≤0.20dB
Detail Produk
| Bahan: | Baja tahan karat yang dikeraskan s136 | Ukuran: | 174mmx174mmx26mm |
|---|---|---|---|
| Berat bersih: | 1.2KG | Jumlah serat: | 24,32 |
| Kerugian Penyisipan: | ≤0.20db | Kembali Kerugian: | ≥55dB (PC) |
| Diameter ferrule: | 2.5mm | Kapasitas: | 24 posisi, 32 posisi |
| Tipe Wajah Akhir: | PC, APC | Radius kelengkungan: | 5-25mm (UPC), 5-12mm (APC) |
| Perimbangan Puncak: | 0-50μm | Tinggi serat: | -100~+50μm |
| Sudut: | 8.00+/-0.50° (APC) | Berat Kotor: | 2.0 KG |
| Mesin yang cocok: | CLX-02E, Seikoh Giken SFP-550 | ||
| Menyoroti |
Perlengkapan Poles S136 Baja Tahan Karat yang Dikeraskan,Konektor 24/32 dalam Satu Siklus Jig Poles Serat Optik,Kerugian Penyisipan ≤0 |
||
Deskripsi Produk
- Dirancang khusus untuk konektor ST-PC
- Mudah untuk mengganti jigs dengan operasi yang sederhana dan fleksibel
- Efisiensi tinggi: mengkilap hingga 24 atau 32 konektor dalam satu siklus
- Hasil lulus pertama untuk kualitas permukaan akhir mencapai 98% ∼100%
- Struktur IPC dengan kompresi independen untuk setiap konektor
- Tingkat lulus dengan interferensi ≥98% (biasanya 100%, menurut standar IEC)
- Rugi pengembalian PC ≥55dB, kehilangan penyisipan ≤0,20dB (tipikal)
- Aksesoris yang bisa diganti memperpanjang umur
- Dibangun dari baja tahan karat S136 berkualitas tinggi untuk daya tahan
- Tersedia dengan jig untuk konektor SC, FC, ST, LC dan desain khusus
| Model | ST-PC-24 | ST-PC-32 | ST-APC-26 |
|---|---|---|---|
| Merek | CLX | CLX | CLX |
| Jenis konektor | ST PC | ST PC | ST APC |
| Bagian akhir | PC | PC | APC |
| Diameter Ferrule | 2.5mm | 2.5mm | 2.5mm |
| Kapasitas | 24 posisi | 32 posisi | 26 posisi |
| Kerugian Penempatan | ≤ 0,20dB | ≤ 0,20dB | ≤ 0,20dB |
| Kembali Kerugian | ≥ 55dB (PC) | ≥ 55dB (PC) | ≥ 60dB (APC) |
| Aplikasi | Konektor ST PC yang dirakit untuk dipoles | Konektor ST PC yang dirakit untuk dipoles | Konektor ST APC yang dirakit untuk dipoles |
| Bahan | Baja tahan karat S136 | ||
| Dimension (L*W*H) | 174*174*26 mm | ||
| Berat bersih / berat bruto | 10,5 kg / 2,0 kg | ||
| Mesin yang Cocok | Mesin polishing CLX-02E, mesin polishing Seikoh Giken SFP-550 dan mesin serupa | ||
| Jenis konektor | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Kerugian Penempatan | ≤ 0,20dB | ≤ 0,20dB | ≤ 0,50dB |
| Kembali Kerugian | ≥ 55dB | ≥ 60dB | ≥30dB |
| Tidak, tidak. | Parameter | Kriteria UPC | Kriteria APC |
|---|---|---|---|
| 1. | Radius kelengkungan | 5-25mm | 5-12mm |
| 2. | Puncak Offset | 0-50μm | 0-50μm |
| 3. | Tinggi Serat | -100~+50μm | -100~+50μm |
| 4. | Sudut | N/a | 80,00+/-0,50° |
Didirikan pada tahun 2010, Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd adalah perusahaan peralatan komunikasi optik yang mengintegrasikan penelitian dan pengembangan, produksi,Layanan purna jual dan layanan teknisKami tidak hanya menjual produk berkualitas tinggi dan menyediakan layanan purna jual yang baik, tetapi juga memberikan dukungan teknis gratis kepada pelanggan kami.Untuk masalah teknis yang dihadapi dalam produksi konektor serat optik, kami memberikan solusi yang efektif.
Sorotan Produk
Perlengkapan pemoles serat optik ST memoles hingga 32 konektor ST-PC per siklus dengan kehilangan penyisipan ≤0,20dB & kehilangan pengembalian ≥55dB. Terbuat dari baja S136 yang dikeraskan untuk daya tahan. Hasil first-pass yang tinggi, 98-100%. Garansi 2 tahun, MOQ 1pc.
