Spesifikasi

Tipe Konektor: FC UPC

Wajah akhir: UPC

Diameter ferrule: 2.5mm

Kapasitas: posisi 24/32/36

Kerugian Penyisipan: ≤0.20db

Kembali Kerugian: ≥55dB (UPC)

Bahan: Baja Tahan Karat

Dimensi: 174*174*26mm

Berat bersih: 1,3 kg

Berat Kotor: 1,5kg

Mesin yang cocok: CLX-02E, SFP-550

Kerugian Pengembalian APC: ≥60dB

Kerugian Penyisipan MM: ≤0.50db

Kerugian Pengembalian MM: ≥30dB

Radius kelengkungan: 5-25mm (UPC), 5-12mm (APC)

Menyoroti:

Perlengkapan Poles Baja Tahan Karat S136

24/32/36 Kapasitas Konektor Jig Poles Serat Optik

Struktur IPC Kompresi Independen Pemegang Poles FC UPC

Informasi dasar

Tempat asal: Cina

Nama merek: CLX

Nomor model: Fc

Syarat-syarat pembayaran & pengiriman

Galeri

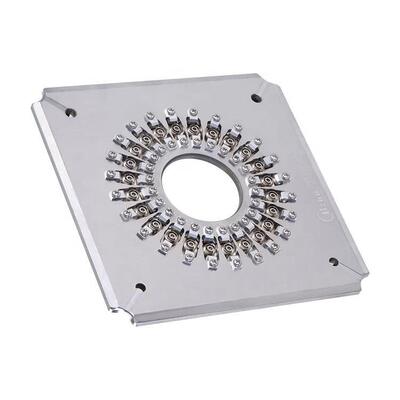

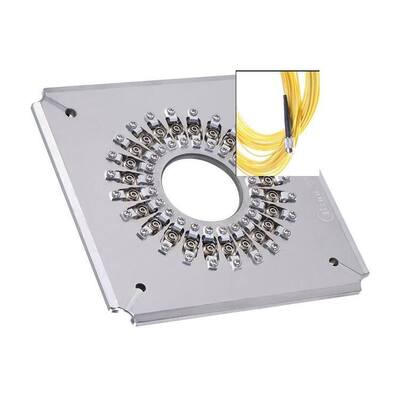

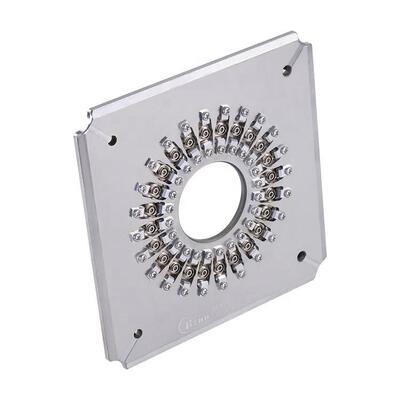

Stainless Steel S136 FC UPC Polishing Fixture dengan 24/32/36 Konektor Kapasitas dan Kompresi Independen Struktur IPC

Deskripsi Produk

FC UPC High Quality Patchcord Fiber Optic Polishing Fixture

Perlengkapan polishing serat stabilitas tinggi ini memberikan kualitas permukaan yang luar biasa untuk konektor FC / UPC.alat presisi ini mendukung berbagai jenis konektor termasuk SC, FC, ST, dan konfigurasi LC.

Fitur Utama

Dirancang khusus untuk konektor FC/UPC (PC)
Perubahan jig yang mudah dengan operasi yang sederhana dan fleksibel
Pengelasan efisiensi tinggi: 24, 32 atau 36 konektor per siklus
98%~100% hasil pertama untuk kualitas permukaan akhir
Struktur IPC dengan kompresi independen untuk setiap konektor
≥98% tingkat lulus dengan interferensi (100% khas menurut standar IEC)
Kerugian pengembalian APC ≥60dB, kerugian pengembalian UPC ≥55dB
Kerugian penyisipan ≤0,20dB (biasanya)
Aksesoris yang dapat diganti untuk masa pakai yang diperpanjang
Desain khusus tersedia untuk konektor SC, FC, ST, LC

Spesifikasi Teknis

Model	FC-UPC-24	FC-UPC-32	FC-UPC-36
Merek	CLX	CLX	CLX
Jenis konektor	FC UPC	FC UPC	FC UPC
Bagian akhir	UPC	UPC	UPC
Diameter Ferrule	2.5mm	2.5mm	2.5mm
Kapasitas	24 posisi	32 posisi	36 posisi
Kerugian Penempatan	≤ 0,20dB	≤ 0,20dB	≤ 0,20dB
Kembali Kerugian	≥ 55dB (UPC)	≥ 55dB (UPC)	≥ 55dB (UPC)
Aplikasi	Konektor FC UPC yang dirakit untuk dipoles	Konektor FC UPC yang dirakit untuk dipoles	Konektor FC UPC yang dirakit untuk dipoles
Bahan	Baja tahan karat
Dimension (LWH)	17417426 mm
Berat bersih / berat bruto (kg)	10,3 kg / 1,5 kg
Mesin yang cocok	Mesin polishing CLX-02E, mesin polishing Seikoh Giken SFP-550 dan mesin serupa

Dapatkan penawaran gratis melalui Kami >>> GO

Hasil Kinerja Polishing

Fasilitas penghubung yang dipoles:

Polishing permukaan akhir berkualitas tinggi tanpa bintik-bintik putih atau goresan, tepi serat terlihat dengan jelas

Hasil uji Insertion Loss & Return Loss:

Jenis konektor	SM/UPC	SM/APC	MM/UPC
Kerugian Penempatan	≤ 0,20dB	≤ 0,20dB	≤ 0,50dB
Pengembalian kerugian	≥ 55dB	≥ 60dB	≥30dB

Hasil tes geometri:

Parameter	Kriteria UPC	Kriteria APC
Radius kelengkungan	5-25mm	5-12mm
Puncak Offset	0-50μm	0-50μm
Tinggi Serat	-100~+50μm	-100~+50μm
Sudut	N/a	80,00+/-0,50°

Profil Perusahaan

Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd didirikan pada tahun 2010 sebagai perusahaan peralatan komunikasi optik yang mengintegrasikan penelitian dan pengembangan, produksi,Layanan purna jual dan layanan teknisKami menyediakan produk berkualitas tinggi, layanan purna jual yang komprehensif, dan dukungan teknis gratis dengan solusi efektif untuk tantangan produksi konektor serat optik.
