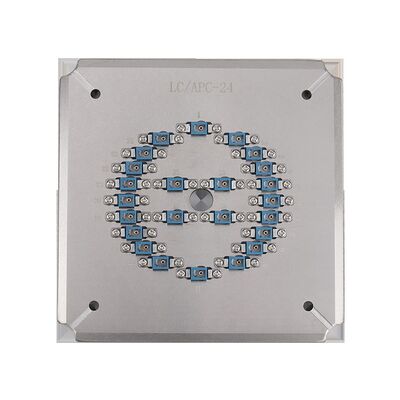

Name: Universal LC APC 24-Posisi Lampu Polishing dengan stainless steel S136 untuk High Efficiency Fiber Optic Polishing
Brand: Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
SKU: LC-APC-24
Availability: InStock

fitur Galeri Deskripsi Produk Quote request suatu

fitur

Spesifikasi

Tipe Konektor: Konektor LC APC

Berat Kotor: 2 kg

Dimensi Paket: 220*220*100mm

Kapasitas Maks: 24 posisi untuk konektor LC APC

Ukuran: 174*174*26mm

Bahan: Stainless Steel S136

Diameter ferrule: 1.25mm

Kerugian Penyisipan: ≤0.20db

Kembali Kerugian: ≥60dB (UPC)

Berat bersih: 1,3 kg

Radius kelengkungan: 5-25mm (UPC), 5-12mm (APC)

Perimbangan Puncak: 0-50μm

Tinggi serat: -100~+50μm

Sudut: 8.00+/-0.50° (APC)

Hasil Lulus Pertama: 98%～100%

Menyoroti:

24 posisi Perlengkapan Poles

Jig Pemoles Serat Optik S136 Baja Tahan Karat

Pemegang Poles LC APC efisiensi tinggi

Informasi dasar

Tempat asal: Guangdong, Tiongkok

Nama merek: Chuanglixun

Nomor model: LC-APC-24

Syarat-syarat pembayaran & pengiriman

Galeri

Universal LC APC 24-Posisi Lampu Polishing dengan stainless steel S136 untuk High Efficiency Fiber Optic Polishing

Deskripsi Produk

Universal Size LC APC 24 Fiber Optic Kabel Polisher Fittings

Ringkasan Produk

Perlengkapan/jig polishing serat stabilitas tinggi ini memberikan kualitas permukaan yang luar biasa untuk konektor APC LC. Dibuat dari baja tempered S2316 yang diobati panas untuk masa pakai yang diperpanjang,alat presisi ini dapat disesuaikan untuk SC, FC, ST, LC, dan jenis konektor lainnya sesuai dengan kebutuhan pelanggan.

Fitur Utama

Dirancang khusus untuk konektor LC/APC
Mudah mengubah jig dengan operasi sederhana dan fleksibel
Efisiensi tinggi: mengkilap hingga 24, 36 atau 48 konektor per siklus
Hasil pertama lulus untuk kualitas permukaan akhir mencapai 98% 100%
Struktur IPC dengan kompresi independen untuk setiap konektor
Tingkat lulus interferensi ≥98% (biasanya 100%, menurut standar IEC)
Kinerja: kerugian pengembalian APC ≥60dB, kerugian pengembalian UPC ≥55dB, kerugian penyisipan ≤0,20dB (tipikal)
Aksesoris yang dapat diganti untuk masa pakai yang diperpanjang
Konstruksi baja tahan panas berkualitas tinggi

Spesifikasi Teknis

Model	LC-APC-24	LC-APC-36	LC-APC-48
Merek	CLX	CLX	CLX
Jenis konektor	LC-APC	LC-APC	LC-APC
Bagian akhir	APC	APC	APC
Diameter Ferrule	1.25mm	1.25mm	1.25mm
Kapasitas	24 posisi	36 posisi	48 posisi
Kerugian Penempatan	≤ 0,20dB	≤ 0,20dB	≤ 0,20dB
Kembali Kerugian	≥ 60dB (UPC)	≥ 60dB (UPC)	≥ 60dB (UPC)
Aplikasi	Konektor LC APC yang dipasang untuk dipoles
Bahan	Baja tahan karat
Dimension (LWH)	17417426 mm
Berat bersih / berat bruto	10,3 kg / 1,5 kg
Mesin yang Cocok	Mesin polishing CLX-02E, mesin polishing Seikoh Giken SFP-550 dan mesin serupa

Dapatkan Kutipan Gratis

Kinerja Polishing

Permukaan ferrule konektor yang dipoles

Polishing permukaan akhir berkualitas tinggi tanpa bintik-bintik putih, tanpa goresan, dan tepi serat yang jelas terlihat.

Hasil tes Insertion Loss & Return Loss

Jenis konektor	SM/UPC	SM/APC	MM/UPC
Kerugian Penempatan	≤ 0,20dB	≤ 0,20dB	≤ 0,50dB
Kembali Kerugian	≥ 55dB	≥ 60dB	≥30dB

Hasil Tes Geometri

Parameter	Kriteria UPC	Kriteria APC
Radius kelengkungan	5-25mm	5-12mm
Puncak Offset	0-50μm	0-50μm
Tinggi Serat	-100~+50μm	-100~+50μm
Sudut	N/a	80,00+/-0,50°

Profil Produsen

Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.

Didirikan pada tahun 2010, kami adalah perusahaan peralatan komunikasi optik yang mengintegrasikan penelitian dan pengembangan, produksi, layanan purna jual, dan layanan teknis.,layanan purna jual yang sangat baik, dan dukungan teknis gratis dengan solusi yang efektif untuk masalah teknis yang dihadapi dalam produksi konektor serat optik.
