LC PC 48 Konektor Housing Serat optik Patch Cord Polisher Jig
Perlengkapan polishing serat stabilitas tinggi ini memberikan kualitas permukaan yang luar biasa untuk konektor LC / PC.Hal ini memastikan umur panjang dan kinerja yang dapat diandalkan.
Fitur Utama
- Dirancang khusus untuk konektor LC/PC
- Mudah mengubah jig dengan operasi sederhana dan fleksibel
- Efisiensi tinggi: menyaring hingga 48 konektor per siklus
- Hasil pertama untuk kualitas permukaan akhir mencapai 98-100%
- Struktur IPC dengan kompresi independen untuk setiap konektor
- Tingkat lulus dengan interferensi ≥98% (biasanya 100% menurut standar IEC)
- Rugi pengembalian PC ≥55dB, kehilangan penyisipan ≤0,20dB (tipikal)
- Aksesoris yang bisa diganti memperpanjang umur
Spesifikasi Teknis
| Model |
LC-UPC-24 |
LC-PC-40 |
LC-PC-48 |
| Merek |
CLX |
CLX |
CLX |
| Jenis konektor |
LC PC |
LC PC |
LC PC |
| Bagian akhir |
PC |
PC |
PC |
| Diameter Ferrule |
1.25mm |
1.25mm |
1.25mm |
| Kapasitas |
24 posisi |
40 posisi |
48 posisi |
| Kerugian Penempatan |
≤ 0,20dB |
≤ 0,20dB |
≤ 0,20dB |
| Kembali Kerugian |
≥ 55dB (PC) |
≥ 55dB (PC) |
≥ 55dB (PC) |
| Aplikasi |
Konektor PC LC yang dirakit untuk dipoles |
Konektor PC LC yang dirakit untuk dipoles |
Konektor PC LC yang dirakit untuk dipoles |
Rincian tambahan:
Bahan: Baja tahan karat S136
Dimensi: 174×174×26 mm
Berat bersih: 1,5 kg / Berat bruto: 2,0 kg
Mesin yang cocok: Mesin polishing CLX-02E, mesin polishing Seikoh Giken SFP-550 dan mesin serupa

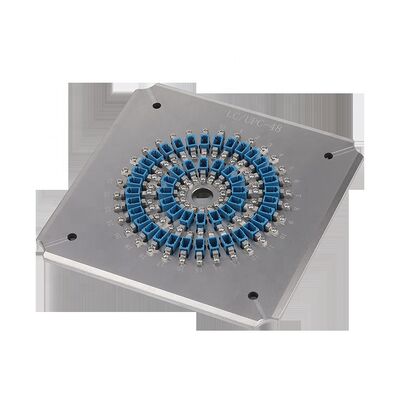

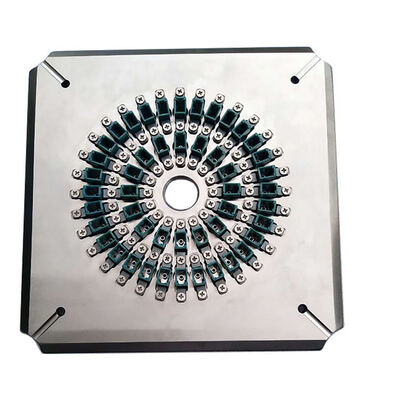

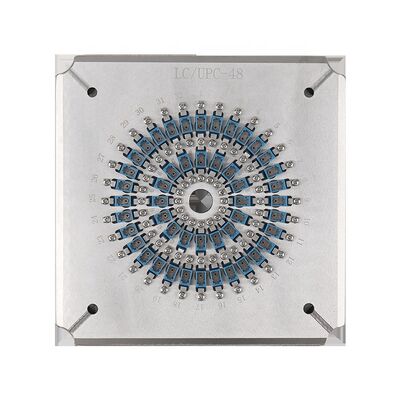

Gambar Produk
Hasil Kinerja Polishing
Permukaan ferrule konektor yang dipoles
Kualitas tinggi polishing permukaan akhir tanpa bintik-bintik putih atau goresan. tepi serat jelas terlihat untuk kinerja yang optimal.
Hasil tes Insertion Loss & Return Loss
| Jenis konektor |
SM/UPC |
SM/APC |
MM/UPC |
| Kerugian Penempatan |
≤ 0,20dB |
≤ 0,20dB |
≤ 0,50dB |
| Kembali Kerugian |
≥ 55dB |
≥ 60dB |
≥30dB |
Hasil Tes Geometri
| Parameter |
Kriteria UPC |
Kriteria APC |
| Radius kelengkungan |
5-25mm |
5-12mm |
| Puncak Offset |
0-50μm |
0-50μm |
| Tinggi Serat |
-100~+50μm |
-100~+50μm |
| Sudut |
N/a |
80,00+/-0,50° |

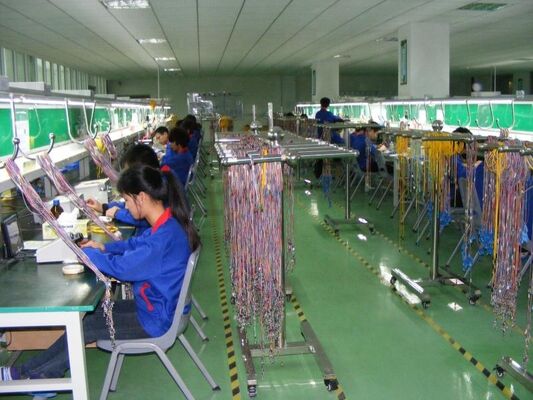

Informasi Produsen
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
Didirikan pada tahun 2010, kami adalah perusahaan peralatan komunikasi optik yang mengintegrasikan penelitian dan pengembangan, produksi, layanan purna jual, dan layanan teknis.,dukungan purna jual yang komprehensif, dan bantuan teknis gratis untuk tantangan produksi konektor serat optik.
Informasi Pengiriman
Kami menggunakan operator pengiriman global utama termasuk DHL, FEDEX, UPS, EMS, TNT, atau pengiriman laut. Berikan akun kurir Anda untuk perhitungan biaya pengiriman yang dioptimalkan berdasarkan kuantitas.
Pertanyaan yang Sering Diajukan
Apakah Anda pabrik atau pedagang?
Kami adalah pabrik.
Berapa MOQ Anda?
Jumlah pesanan minimum adalah 1 buah.
Apakah Anda menyediakan layanan sampel?
Ya, kami menyediakan sampel.
Bagaimana kau akan mengirimkannya padaku?
Pengiriman melalui DHL atau FedEx memakan waktu 4-6 hari, diperpanjang sesuai dengan jumlah pesanan.
Bagaimana kita membayarnya?
Pemesanan terlebih dahulu atau beberapa metode pembayaran termasuk T/T dan T/L.
Berapa lama garansi produk Anda?
Garansi 1 tahun dengan perbaikan gratis (tidak termasuk bahan habis pakai).
Apakah Anda menyediakan layanan yang disesuaikan?
Ya, kami menyediakan layanan yang disesuaikan sesuai dengan kebutuhan pelanggan.
