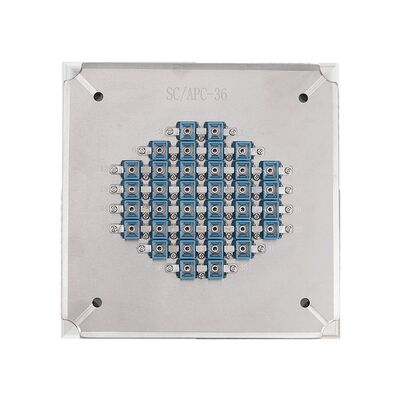

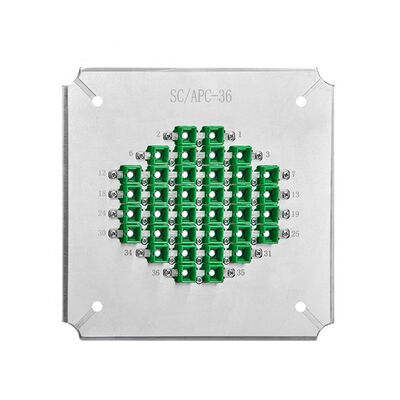

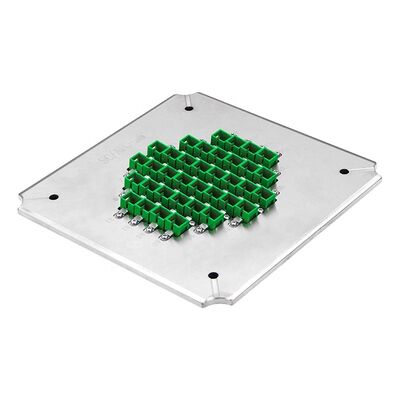

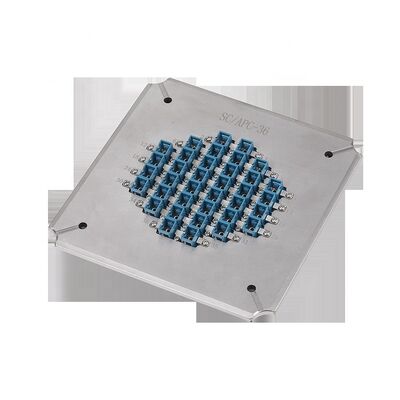

36 Posisi Fiber Optic Polishing Jig dengan Stainless Steel Harded S2316 untuk APC Loss Return ≥60dB
Detail Produk
| Jenis: | Jig Pemoles Serat Optik | Bahan: | Baja tahan karat yang dikeraskan 2316 |
|---|---|---|---|
| Tipe Konektor: | Konektor SC APC | Ukuran: | 174*174*26mm |
| Diameter ferrule: | 2.50mm | Berat bersih: | 1,5 kg |
| Berat Kotor: | 2.0 KG | Jumlah serat: | 36 Posisi |
| Kerugian Penyisipan: | ≤0.20db | Kembali Kerugian: | ≥60dB (APC) |
| Wajah akhir: | Apc | Kapasitas: | 36 Posisi |
| Radius kelengkungan: | 5-12mm | Perimbangan Puncak: | 0-50μm |
| Tinggi serat: | -100~+50μm | ||
| Menyoroti |
36 Posisi Perlengkapan Poles,Jig Pemoles Serat Optik S2316 Baja Tahan Karat yang Dikeraskan,Kerugian Pengembalian APC ≥60dB Pelat Pemoles Serat |
||
Deskripsi Produk
Perlengkapan polishing serat stabilitas tinggi dengan kualitas permukaan yang sangat baik, terbuat dari baja tahan karat S2316 untuk masa pakai yang diperpanjang.Jenis konektor LC dan dapat disesuaikan dengan kebutuhan pelanggan.
- Dirancang untuk konektor SC/APC dengan mekanisme perubahan jig yang mudah
- Efisiensi tinggi: mengkilap hingga 36 konektor per siklus
- Hasil pertama untuk kualitas permukaan akhir mencapai 98-100%

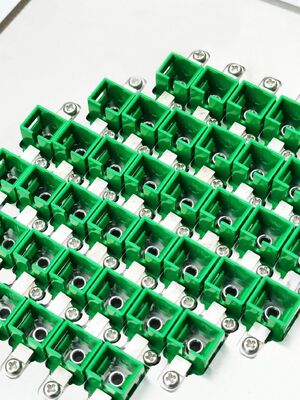

- Struktur IPC dengan kompresi independen untuk setiap konektor
- Kerugian pengembalian APC ≥60dB, kehilangan penyisipan ≤0,20dB (tipis)
- Aksesoris yang dapat diganti untuk masa pakai yang diperpanjang
| Model | SC-UPC-24 | SC-APC-26 | SC-APC-36 |
|---|---|---|---|
| Merek | CLX | CLX | CLX |
| Jenis konektor | SC UPC | SC APC | SC APC |
| Bagian akhir | UPC | APC | APC |
| Diameter Ferrule | 2.5mm | 2.5mm | 2.5mm |
| Kapasitas | 24 posisi | 26 posisi | 36 posisi |
| Kerugian Penempatan | ≤ 0,20dB | ≤ 0,20dB | ≤ 0,20dB |
| Kembali Kerugian | ≥50dB (UPC) | ≥ 60dB (APC) | ≥ 60dB (APC) |
| Bahan | Baja tahan karat S136 | ||
| Dimension (L*W*H) | 174*174*26 mm | ||
| Berat badan | 10,5 kg bersih / 2,0 kg bruto | ||
| Mesin yang Cocok | Mesin polishing CLX-02E, mesin polishing Seikoh Giken SFP-550 dan mesin serupa | ||
Tersedia dalam konfigurasi posisi 24, 32 dan 36 untuk konektor FC/PC dengan standar konstruksi dan kinerja berkualitas tinggi yang sama.
| Model | FC-PC-24 | FC-PC-32 | FC-PC-36 |
|---|---|---|---|
| Jenis konektor | FC PC | FC PC | FC PC |
| Bagian akhir | PC | PC | PC |
| Kembali Kerugian | ≥ 55dB (PC) | ≥ 55dB (PC) | ≥ 55dB (PC) |
Kualitas tinggi polishing ujung tanpa bintik-bintik putih atau goresan, tepi serat jelas terlihat.
| Jenis konektor | SM/UPC | SM/APC | MM/UPC |
|---|---|---|---|
| Kerugian Penempatan | ≤ 0,20dB | ≤ 0,20dB | ≤ 0,50dB |
| Kembali Kerugian | ≥ 55dB | ≥ 60dB | ≥30dB |
| Parameter | Kriteria UPC | Kriteria APC |
|---|---|---|
| Radius kelengkungan | 5-25mm | 5-12mm |
| Puncak Offset | 0-50μm | 0-50μm |
| Tinggi Serat | -100~+50μm | -100~+50μm |
| Sudut | N/a | 80,00+/-0,50° |
Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd didirikan pada tahun 2010 sebagai perusahaan peralatan komunikasi optik yang mengintegrasikan penelitian dan pengembangan, produksi,Layanan purna jual dan layanan teknis.
Sorotan Produk
Jig pemoles SC APC efisiensi tinggi memoles 36 konektor per siklus. Dilengkapi baja S2316 yang diperkeras untuk ketahanan, struktur IPC untuk hasil 98%+, dan mencapai return loss ≥60dB & insertion loss ≤0,20dB. Garansi 1 tahun.
