Name: Stainless Steel S136 Optical Fiber Polishing Fixture dengan pemegang ferrule 2,5mm dan dimensi 174x174x26mm untuk penggunaan FTTH
Brand: Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
SKU: FC UPC-24, FC UPC-24
Price: 220.23 USD
Availability: InStock

fitur Galeri Deskripsi Produk Quote request suatu

fitur

Spesifikasi

Bahan: Stainless Steel S136

Ukuran: 174mmx174mmx26mm

Berat: 1.2KG

Jumlah serat: 24

Ukuran Pemegang Ferrule: 2.5mm

Tipe Konektor: PC FC

Wajah akhir: komputer

Diameter ferrule: 2.5mm

Kapasitas: 24 Posisi

Kerugian Penyisipan: ≤0.20db

Kembali Kerugian: ≥55dB (PC)

Radius kelengkungan: 5-25mm

Perimbangan Puncak: 0-50μm

Tinggi serat: -100~+50μm

Sudut: 8,00+/-0,50°

Menyoroti:

Perlengkapan Poles Baja Tahan Karat S136

Jig pemoles serat optik pemegang Ferrule 2.5mm

Dimensi 174x174x26mm Tempat Poles Serat Optik

Informasi dasar

Tempat asal: Guangdong, Tiongkok

Nama merek: Chuanglixun

Nomor model: FC UPC-24, FC UPC-24

Syarat-syarat pembayaran & pengiriman

Galeri

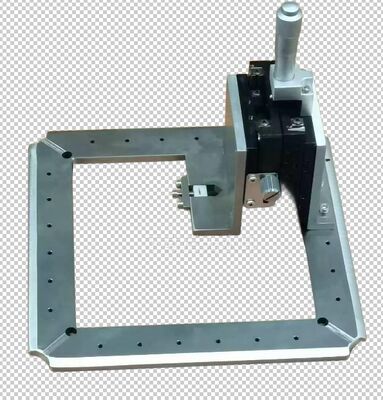

Stainless Steel S136 Optical Fiber Polishing Fixture dengan pemegang ferrule 2,5mm dan dimensi 174x174x26mm untuk penggunaan FTTH

Deskripsi Produk

Perlengkapan untuk polesan serat optik

Pemegang ferrule 2,5 mm presisi tinggi dengan dimensi 174x174x26mm, dirancang khusus untuk aplikasi FTTH.Dibangun dari stainless steel premium S136 untuk daya tahan dan kinerja yang luar biasa.

Ringkasan Produk

Ini 32-port FC PC patch kabel dan pigtail kabel serat optik pemotong pemotong memberikan stabilitas tinggi dan kualitas permukaan yang unggul.Konstruksi baja S2316 yang dikeraskan memastikan masa pakai yang diperpanjang. Kompatibel dengan berbagai jenis konektor termasuk SC, FC, ST, dan LC, dengan kustomisasi yang tersedia sesuai dengan kebutuhan pelanggan.

Fitur Utama

Dirancang khusus untuk konektor FC/PC
Penggantian jig yang mudah dengan operasi yang sederhana dan fleksibel
Kapasitas polishing efisiensi tinggi: 24, 32 atau 36 konektor per siklus
Hasil pertama untuk kualitas permukaan akhir mencapai 98-100%
Struktur IPC dengan kompresi independen untuk setiap konektor
Tingkat lulus interferensi ≥98% (biasanya 100% menurut standar IEC)
Kerugian pengembalian PC ≥55dB dengan kerugian penyisipan ≤0,20dB (tipikal)
Aksesoris yang dapat diganti untuk masa pakai yang diperpanjang

Spesifikasi Teknis

Parameter	FC-PC-24	FC-PC-32	FC-PC-36
Merek	CLX	CLX	CLX
Jenis konektor	FC PC	FC PC	FC PC
Bagian akhir	PC	PC	PC
Diameter Ferrule	2.5mm	2.5mm	2.5mm
Kapasitas	24 posisi	32 posisi	36 posisi
Kerugian Penempatan	≤ 0,20dB	≤ 0,20dB	≤ 0,20dB
Kembali Kerugian	≥ 55dB (PC)	≥ 55dB (PC)	≥ 55dB (PC)
Aplikasi	Konektor FC PC yang dipasang untuk dipoles
Bahan	Baja tahan karat
Dimension (LWH)	17417426 mm
Berat bersih / berat bruto	10,5 kg / 2,0 kg
Mesin yang Cocok	Mesin polishing CLX-02E, mesin polishing Seikoh Giken SFP-550 dan peralatan serupa

Dapatkan penawaran gratis melalui Kami >>> GO

Hasil Kinerja Polishing

Permukaan ferrule konektor yang dipoles

Polasi permukaan akhir yang berkualitas tinggi menghasilkan hasil yang sempurna tanpa bintik-bintik putih, goresan, dan tepi serat yang jelas terlihat.

Hasil tes Insertion Loss & Return Loss

Jenis konektor	SM/UPC	SM/APC	MM/UPC
Kerugian Penempatan	≤ 0,20dB	≤ 0,20dB	≤ 0,50dB
Pengembalian kerugian	≥ 55dB	≥ 60dB	≥30dB

Hasil Tes Geometri

Parameter	Kriteria UPC	Kriteria APC
Radius kelengkungan	5-25mm	5-12mm
Puncak Offset	0-50μm	0-50μm
Tinggi Serat	-100~+50μm	-100~+50μm
Sudut	N/a	80,00+/-0,50°

Profil Produsen

Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.

Didirikan pada tahun 2010, Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd adalah perusahaan peralatan komunikasi optik yang komprehensif yang mengintegrasikan penelitian dan pengembangan, produksi,layanan purna jual, dan layanan teknis. Kami menyediakan tidak hanya produk berkualitas tinggi dan dukungan purna jual yang sangat baik tetapi juga bantuan teknis gratis untuk pelanggan kami.Keahlian kami memastikan solusi yang efektif untuk tantangan teknis yang dihadapi dalam produksi konektor serat optik.
