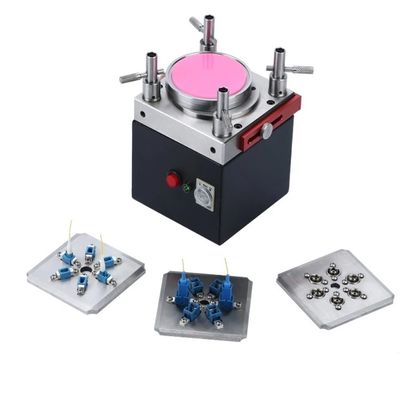

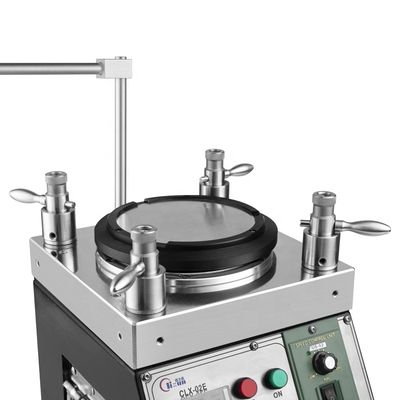

Mesin Pembuat Kabel Patch Fiber CLX02E - Mesin Pemoles Serat Optik Penggiling 4 Sudut
Mesin Pemoles Optik Fiber didasarkan pada standar universal internasional dan pengalaman langsung jangka panjang. Mesin ini melampaui persyaratan untuk geometri ujung muka GR-326 dan beradaptasi dengan kompresi empat sudut dengan teknologi dudukan I.P.C. baru, menghasilkan hasil terbaik di industri. Mesin ini tidak memiliki variabilitas dalam hasil saat memoles 1 atau 24 konektor, pemasangan jig yang stabil, dan ukuran yang ringkas. Dirancang untuk kebutuhan produksi massal, mesin ini dapat memproses ujung muka konektor yang sangat baik untuk konektor LC, SC, ST, FC, MTRJ, E2000, termasuk pemolesan sudut.
Fitur Utama
Peralatan pemoles serat optik presisi tinggi
Jig pemoles yang dapat diganti dengan cepat untuk pengoperasian yang efisien
Jalur pemoles orbit planet dengan kecepatan rotasi yang dapat disesuaikan (biasanya 140RPM)
Kapasitas tinggi: 48 buah untuk konektor MU/LC, 36 buah untuk SC/FC/ST
Hasil lulus pertama untuk kualitas ujung muka mencapai 98%～100%
Fixture pemoles serat struktur IPC dengan kompresi independen untuk setiap konektor
Tingkat lulus 3D ≥98% (100% tipikal, sesuai standar IEC)
Performa luar biasa: Kehilangan balik APC ≥60dB, kehilangan balik PC(UPC) ≥55dB, kehilangan penyisipan ≤0.20dB (tipikal)
Konstruksi baja tahan karat berkualitas tinggi dengan perlakuan panas untuk presisi dan daya tahan
Stabilitas luar biasa dengan umur 8-10 tahun
Spesifikasi Teknis
| Jenis Mesin |
CLX-02E |
| Ukuran Mesin |
P 240mm × L 240mm × T 260mm |
| Berat Bersih |
28kg |
| Input Daya |
110~230VAC 50Hz/60Hz |
| Daya Listrik |
126w |
| Kelembaban Relatif |
15%~85% |
| Suhu Kerja |
8℃~45℃ |
| O.D. Pelat Rotasi |
127 mm (5 inci) |

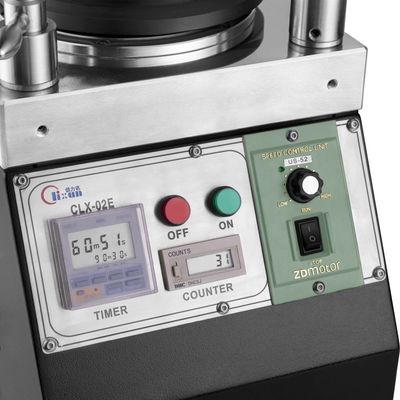

| Pengaturan Waktu |
99 menit 99 detik (Maks) |
| Kecepatan untuk Pelat Rotasi |
140 rpm |
| Ketinggian Lonjakan Pelat |
< 10 um |
| Konfigurasi Tekanan |
21 ~ 36 N/cm² |
| Tingkat Kebisingan |
< 50 dB |
Kinerja Pemolesan
Hasil Inspeksi Ujung Muka Serat
Pemolesan ujung muka berkualitas tinggi tanpa bintik putih atau goresan, tepi serat terlihat jelas.
Hasil Uji IL/RL
| Jenis Konektor |
SM/UPC |
SM/APC |
MM/UPC |
| Kehilangan Penyisipan |
≤0.20dB |
≤0.20dB |
≤0.50dB |
| Kehilangan Balik |
≥55dB |
≥55dB |
≥30dB |
Hasil Uji Geometri
| Parameter |
Kriteria UPC |
Kriteria APC |
| Radius Kelengkungan |
5-25mm |
5-12mm |
| Offset Puncak |
0-50μm |
0-50μm |
| Ketinggian Serat |
-100~+50μm |
-100~+50μm |
| Sudut |
n/a |
8.00+/-0.50° |
Pertanyaan yang Sering Diajukan
Apakah Anda pabrik atau pedagang?
Kami adalah pabrik.
Apa MOQ Anda?
Jumlah pesanan minimum adalah 1 buah.
Apakah Anda menyediakan layanan sampel?
Ya, kami menyediakan sampel.
Bagaimana Anda akan mengirimkan kepada saya?
Kami mengirimkan melalui DHL atau FedEx dalam 4-6 hari (dapat bervariasi berdasarkan jumlah pesanan).
Bagaimana kami membayar?
Kami menerima pemesanan di muka atau beberapa metode pembayaran termasuk T/T dan T/L.
Berapa lama garansi produk Anda?
Garansi 1 tahun (perbaikan gratis kecuali untuk barang habis pakai). Setelah garansi, kami menyediakan suku cadang berbasis biaya.
Apakah Anda menyediakan layanan yang disesuaikan?
Ya, kami menyediakan kustomisasi sesuai dengan kebutuhan pelanggan.
Tentang Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd.
Didirikan pada tahun 2010, Shenzhen Chuanglixun Optoelectronic Equipment Co., Ltd. adalah perusahaan peralatan komunikasi optik yang mengintegrasikan penelitian dan pengembangan, produksi, layanan purna jual, dan layanan teknis. Kami tidak hanya menjual produk berkualitas tinggi dengan layanan purna jual yang baik, tetapi juga memberikan dukungan teknis dan solusi gratis untuk masalah teknis yang dihadapi dalam produksi konektor serat optik.
