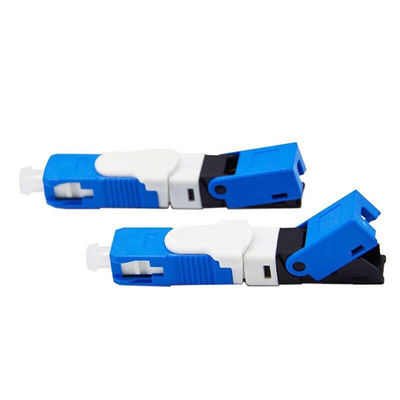

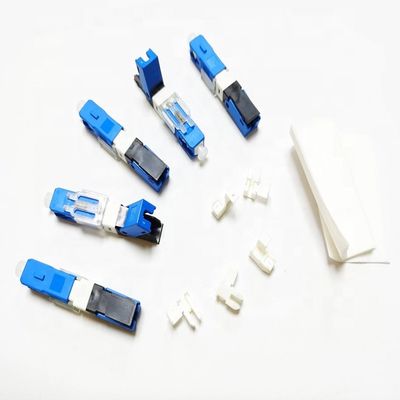

Konektor Serat Optik Plastik FTTH, Konektor Serat Optik Sambung Cepat 2 * 3mmmm
Detail Produk
| Nama Produk: | Konektor Cepat Serat Optik SC UPC | Warna: | Biru |
|---|---|---|---|
| Aplikasi: | FTTH FTTB FTTX Network | Mengembalikan kerugian: | ≥50dB |
| Kerugian penyisipan: | ≤ 0,3dB | ||
| Menyoroti |
2*3mm Konektor Serat Optik Plastik,2*3mm Konektor Serat Optik Sambung Cepat,Konektor Serat Optik Sambung Cepat |
||
Deskripsi Produk

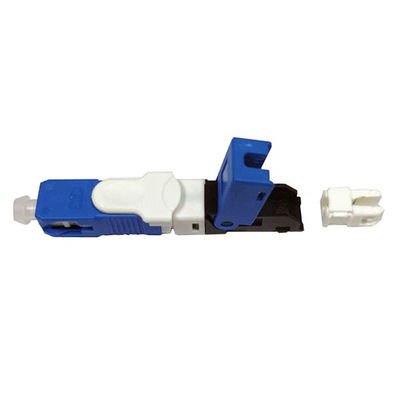

ESC250D SC UPC Konektor Cepat Konektor Cepat Serat
Deskripsi Produk
Konektor Cepat (Konektor Perakitan Lapangan atau konektor serat yang diakhiri di Lapangan, konektor serat rakitan cepat) adalah konektor serat optik yang dapat dipasang di lapangan revolusioner yang tidak memerlukan epoksi dan tanpa pemolesan.Desain unik dari bodi sambungan mekanis yang dipatenkan menggabungkan rintisan serat yang dipasang di pabrik dan ferrule keramik yang telah dipoles sebelumnya.Menggunakan perakitan di tempat ini
konektor optik, dimungkinkan untuk meningkatkan fleksibilitas desain kabel optik serta mengurangi waktu yang diperlukan untuk penghentian serat.Seri konektor Cepat sudah menjadi solusi populer untuk kabel optik di dalam gedung dan lantai untuk aplikasi LAN & CCTV dan FTTH.
Sspesifikasi
| Nama | Spesifikasi |
| Jenis serat: | Mode tunggal atau Multi mode |
| Cocok untuk | FTTH Dalam atau Luar Ruangan |
| Diameter kabel: | 2*3mm |
| Diameter inti Cermic | 2.499±0.002mm |
| Konsentrisitas inti Keramik | 0.5um |
| Bahan bagian plastik plastic | PBT (Tubuh utama);PEI (Inner-inti); Tutup Debu (PE) |
| bahan musim semi | 304 |
Sisi ujung wajah
1. Pasang metode inspeksi wajah ujung: 400 # instrumen inspeksi akhir uji 100%.
2. Peta sketsa wilayah.
3. Persyaratan wajah akhir.
| Cacat Wilayah | Wilayah A (0~25um) |
Wilayah B (25 ~ 125um) |
Wilayah C (125 ~ 250um) |
| Menggores | Biarkan satu goresan tidak lebih dari inti serat dan lebar 1um | Biarkan dua goresan dan lebarnya≤2um | Biarkan lima goresan dan lebar 2um |
| Belu | Biarkan satu bintik tidak lebih dari inti serat dan diameter≤1um | Biarkan dua bintik dan diameter≤2um | Biarkan dua bintik dan diameter 5um |
| Celemek | Antara area B dan area C, izinkan apron yang lebar bukaannya kurang dari 5um; dan panjang apron kurang dari 30% dari perimeter ujung serat |
||
Sisipkan wajah ujung inti 3D
| PC | UPC | |
| Tinggi Serat (nm) | -100~+50 | -100~+50 |
| Jari-jari Kelengkungan (mm) | 5~12 | 10~25 |
| Offset Puncak (um) | 50 | |
| Kesalahan sudut (°) | ±0,3 | |
Panjang pemotongan serat:
Lampiran satu, pengujian Lingkungan
| Proyek | Tes kondisi | Indeks | Memantau proporsi |
| Suhu tinggi | 85℃,96H | IL 0.2dB | Pemantauan acak WIP 5pcs |
| Suhu rendah | -25℃,96H | IL 0.2dB | |
| Lingkaran | -25~+85℃,3.5H/Siklus,40 kali loop | IL 0.2dB | |
| Panas dan lembab | 110℃,90%RH,2 tekanan atmosfer, 96H | IL 0.2dB | |
| Pencelupan | 43ºC, PH5.5,168H | IL 0.2dB |
Lampiran dua, Tes mekanis
| Proyek | Tes kondisi | Indeks | Memantau proporsi |
| Untuk menyerang | 1.8m, tiga aksial, 8 kali / aksial | IL≤0.2dB | Pemantauan acak WIP 5 pcp |
| Getaran | 10 hingga 50HZ, 45 kali / menit, amplitudo 0,75mm, tiga aksial.Setiap aksial 30 menit | IL≤0.2dB | |
| Membalik | Jarak mesin 20 hingga 28cm, + 180 derajat, 6 detik/kali, 25 kali | IL≤0.2dB | |
| tarik | Jarak dari steker adalah 20 sampai 28 cm, 1 menit, dan bebannya adalah 50N |
IL≤0.2dB |
