Peralatan Serat Optik Penyisipan serat optik & tester kerugian kembali Stasiun Uji IL & RL Dan Stasiun Uji Rugi Kembali
Model: CLX-CH03
Tempat Asal: ShenZhen, Cina
Rincian Cepat:
● OS Lanjutan
Tampilan ganda, penanganan mudah, respons cepat, dan stabilitas.
● Presisi tinggi
Daya keluaran stabil/kecepatan deteksi tinggi/rentang pengukuran lebar.
● Peralihan sinkron panjang gelombang.
● Sumber cahaya dan meteran daya mencapai peralihan sinkron panjang gelombang di bawah mode penyisipan/pengembalian rugi.
● Beberapa mode kerja
Mode kerugian kembali/mode penyisipan kerugian/pengukur daya/pengujian panjang gelombang ganda.
● Pengenalan warna untuk hasil tes
Warna yang berbeda sesuai dengan hasil tes yang berbeda.Lulus/Gagal tersedia hanya dengan sekilas.
● Penanganan mudah
Return loss/insertion loss diukur secara sinkron.Tidak ada tombol beralih.
● Antarmuka tampilan yang kaya
LCD definisi tinggi plus antarmuka uji multi-level menghadirkan pengalaman visual yang kaya dan mengurangi kelelahan visual.
● Desain luar yang sempurna
Pemeriksaan elektro-magnetik dengan penutup logam.Tombol tahan lama menghadirkan pengalaman penanganan jari yang nyaman.
● Antarmuka sumber cahaya dan pengukur daya yang dapat dilepas dengan cerdas
Mudah dibongkar untuk membersihkan detektor optik atau mengganti dengan adaptor lain (FC/SC/ST/2.5mm general/1.25mm general/MT-RJ) atau membersihkan bagian dalam adaptor APC.Catatan hanya perlu memutar antarmuka sumber cahaya/pengukur daya untuk membongkarnya.
● Tampilan jam
Waktu tersedia untuk mengatur pekerjaan secara wajar.

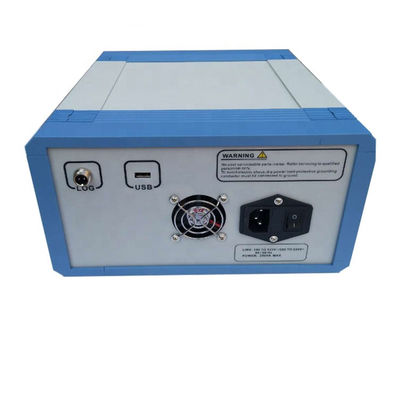

● Antarmuka komunikasi
Penguji dapat terhubung ke komputer dan mengirimkan data uji ke sana.Program khusus memberikan hasil jumper Pass/Fail.Data uji tersedia untuk analisis, pembacaan, dan pencatatan.
Keterangan

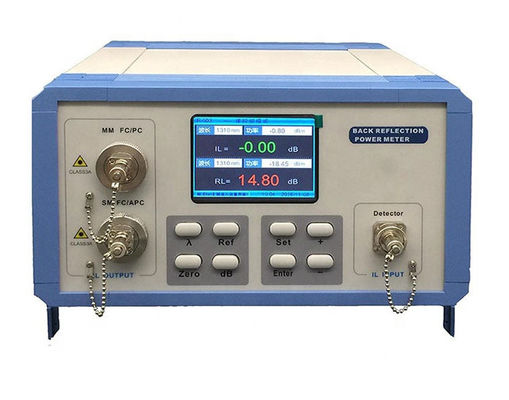

Insertion Loss dan Return Loss Tester dengan layar warna memiliki kinerja yang stabil dan andal, yang mengintegrasikan sumber cahaya yang stabil, meteran daya presisi tinggi, meteran kerugian penyisipan, dan meteran kerugian kembali ke dalam satu instrumen multifungsi.Berdasarkan kebutuhan pelanggan domestik, tim R&D menggabungkan keunggulan instrumen jenis yang sama di China/luar negeri dan kemudian mengembangkan penguji presisi tinggi dengan upaya tak henti-hentinya selama beberapa tahun.Dengan biaya tinggi yang efektif dan karakteristik seni, dapat digunakan secara luas untuk verifikasi perangkat OEM, lembaga penelitian R&D dan pemeliharaan konstruksi di serat optik / perangkat pasif / industri sistem komunikasi optik di mana kehilangan steker permintaan, kehilangan kembali dan pengukuran stabilitas.
Spesifikasi:
| Model | Penguji penyisipan dan pengembalian kerugian |
| Panjang gelombang sumber cahaya | MM:850nm SM:1310/1550nm |
| Tes kehilangan pengembalian optik | |
| Panjang gelombang | 1310/1550nm |
| Jarak pengukuran | 0~75dB |
| Panjang gelombang kalibrasi | 1310/1550nm |
| Toleransi pengukuran | ±0.4dB |
| Stabilitas keluaran | 0,02dB / jam (@250C) |
| Jenis antarmuka | MM: 850nm FC/UPC SM: 1310/1550nm FC/APC |
| Uji kehilangan penyisipan optik | |
| Panjang gelombang kalibrasi | 850/980/1300/1310/1490/1550/1625nm |
| Jarak pengukuran | +3~-80dBm |
| Toleransi pengukuran | ±0,03dB |
| Resolusi tampilan | Logaritma: 0,01dB;linier: 0,001nW/μW/mW |
| Modus uji | Linier dan nonlinier |
| Jenis antarmuka | Dapat dilepas: FC/SC/ST/umumΦ2.5mm/umumΦ1.25mm adapter |
| Layar | LCD berwarna |
| Resolusi | 320*240 |
| Antarmuka komunikasi | USB |
| Sumber Daya listrik | AC 90-260V |
| Lingkungan kerja | suhu:-50C~+550C;kelembaban<95%RH Tanpa kondensasi |
| Lingkungan penyimpanan | suhu:-200C~+700C;kelembaban<85%RH Tanpa kondensasi |
| Ukuran | 265X265X140mm |
| Berat | 3,5kg |
Catatan
Manual ini hanya berlaku untuk produk yang diikutinya.Spesifikasi teknis atau metode operasi dapat berubah tanpa pemberitahuan sebelumnya.Silakan periksa dengan distributor atau OEM jika perlu.
jumper standar memiliki semua hak cipta.Tidak ada duplikasi, adaptasi, terjemahan atau transmisi cara lain tanpa izin tertulis.
Catu daya penguji dirancang sesuai dengan standar industri.jumper standar tidak bertanggung jawab atas kinerja penguji yang tidak stabil atau kecelakaan sengatan listrik yang disebabkan oleh tidak adanya sambungan ke arde.Koneksi ke ground adalah wajib.
